Solar Rail End Clamp

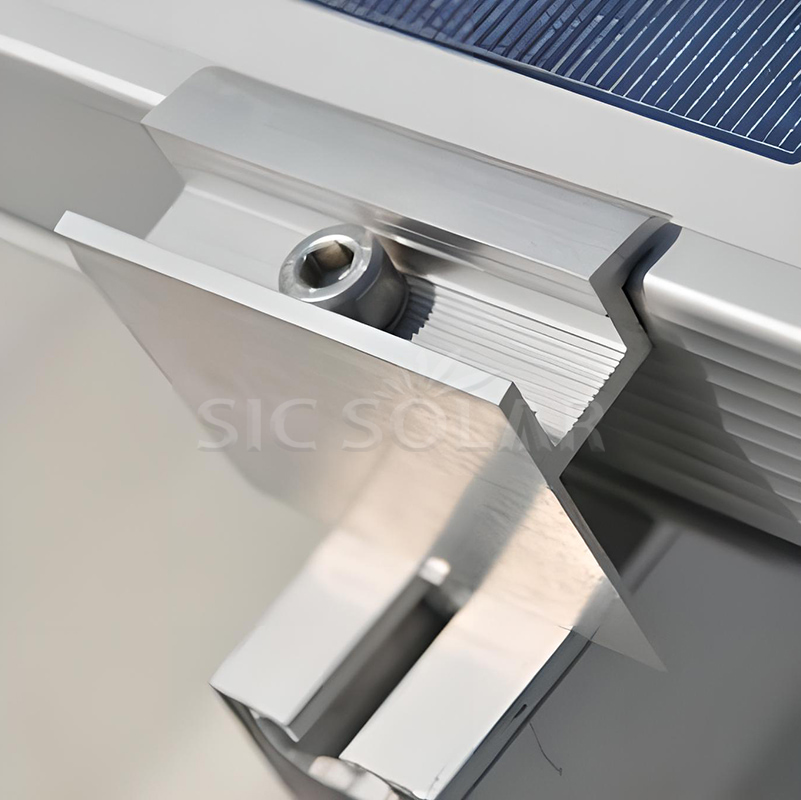

Solar Rail End Clamp är monterad i ytterkanten av en solcellspanel för att hålla modulramen stadigt mot monteringsskenan. Den fungerar med kompatibla aluminiumskenor för att skapa en stabil förbindelse mellan panelen och monteringsstrukturen. Olika klämstorlekar kan användas beroende på panelens ramtjocklek, skenprofil och projektkrav.

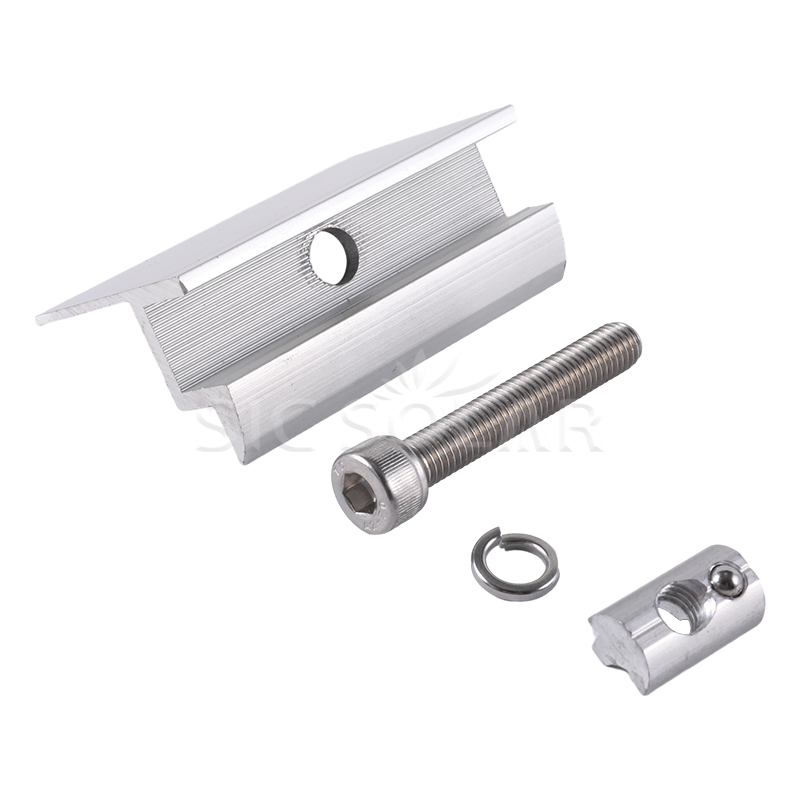

Komponenter

Parameter (specifikation)

Installationssteg

• Installera solskenan: Installera skenorna enligt projektlayouten. Kontrollera att de är korrekt inriktade och ordentligt fixerade.
• Placera solpanelen: Placera panelen på skenorna och rikta in den med den planerade arraylayouten.
• Placera ändklämman: Placera ändklämman mot panelramens ytterkant.
• Sätt i fästelementet: Skjut eller sätt in fästet i den kompatibla rälskanalen.
• Justera klämman: Flytta klämman på plats så att den sitter ordentligt mot panelramen och inom det godkända klämområdet.
• Dra åt fästelementet: Dra åt fästelementet till tillverkarens rekommenderade vridmoment.
• Utför en sista kontroll: Kontrollera panelens inriktning och bekräfta att klämman håller fast både modulramen och skenan.

Försiktighetsåtgärder vid installation

• Kontrollera att klämman matchar panelramens tjocklek.
• Kontrollera att klämman och skenprofilen är kompatibla.
• Rikta in panelen ordentligt innan den slutliga åtdragningen.
• Använd de korrekta fästelementen som specificerats för monteringssystemet.
• Följ det rekommenderade vridmomentvärdet under installationen.
• Dra inte åt för hårt, eftersom för mycket tryck kan skada panelramen.
• Använd aldrig spruckna, skadade eller deformerade klämmor eller fästelement.
• Se till att skenorna är ordentligt installerade innan panelerna monteras.

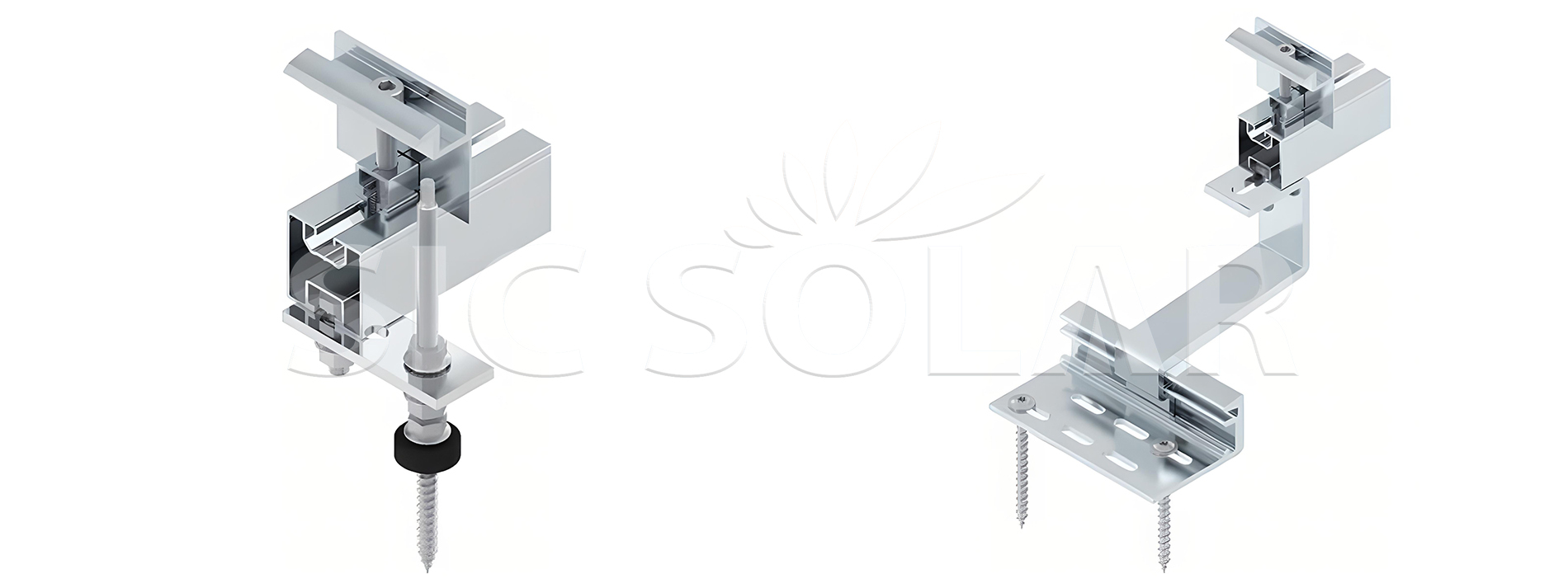

Applikationsscenario

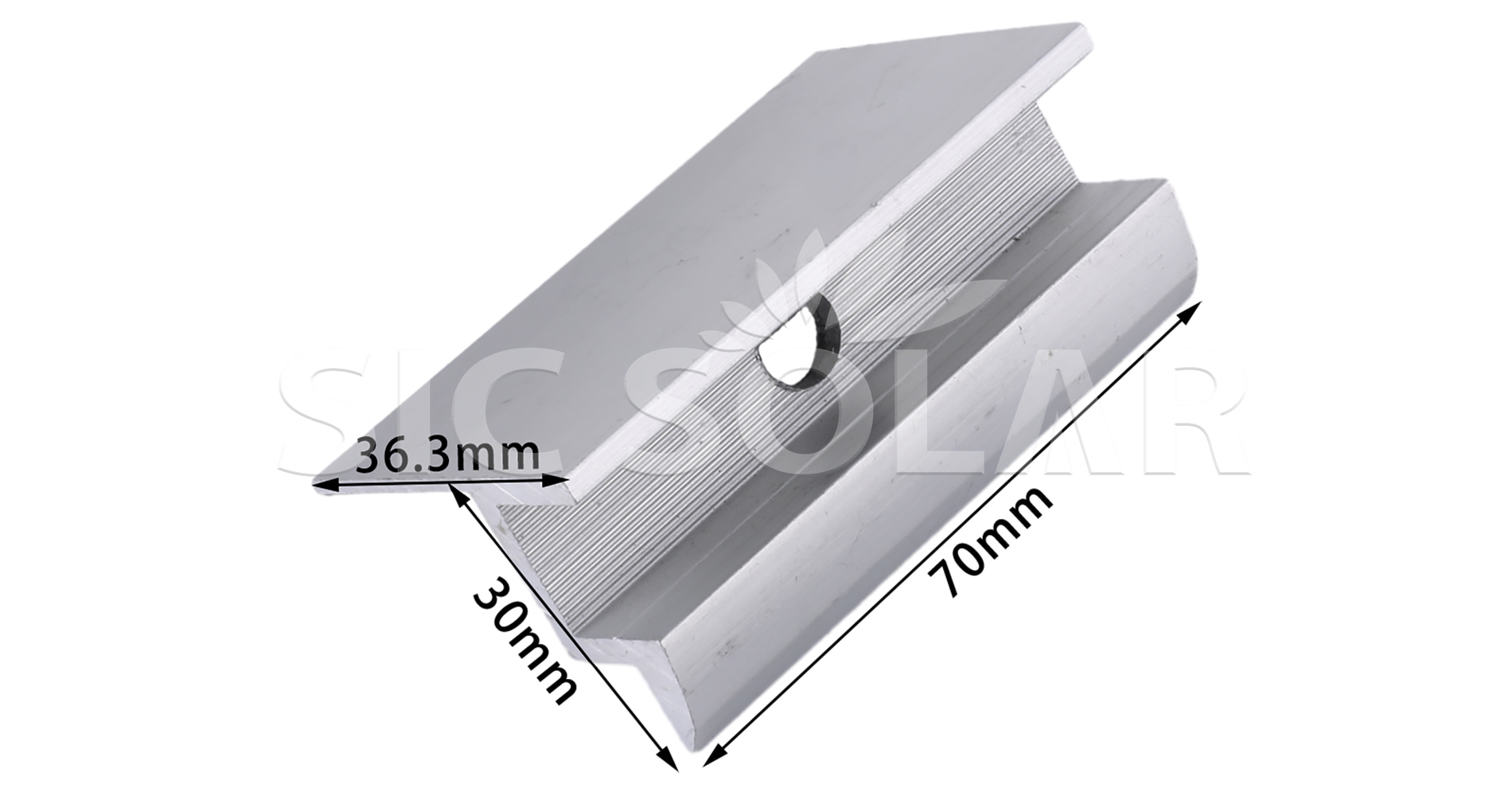

Detaljer

Paket

Vi använder Solar Rail End Clamp standard förpackning och fraktmetoder. Men om du har specifika förpackningskrav kan vi samordna med fabriken för att paketera och skicka produkten enligt dina specifikationer.
