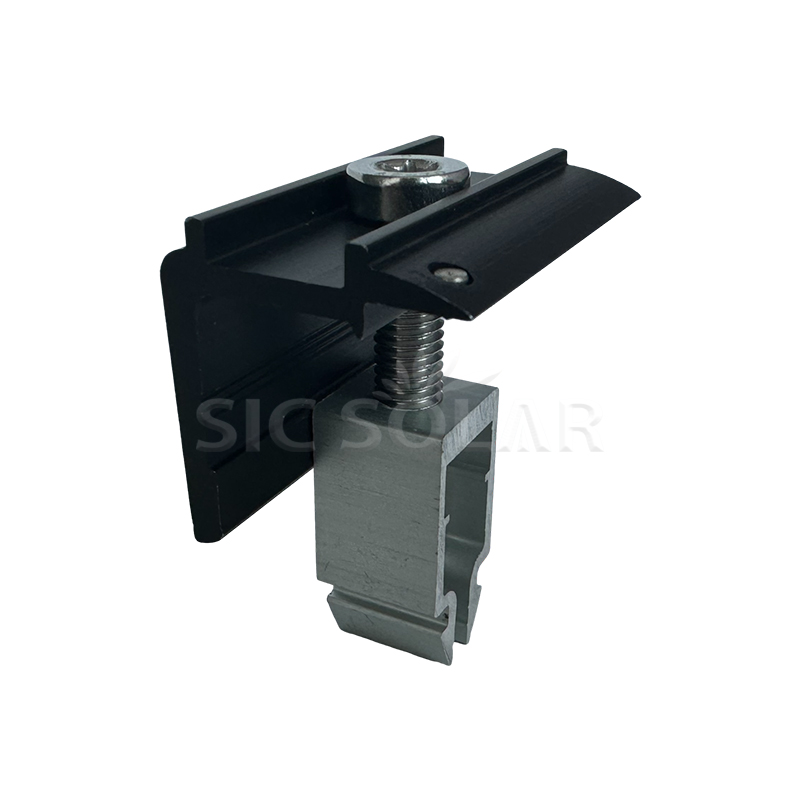

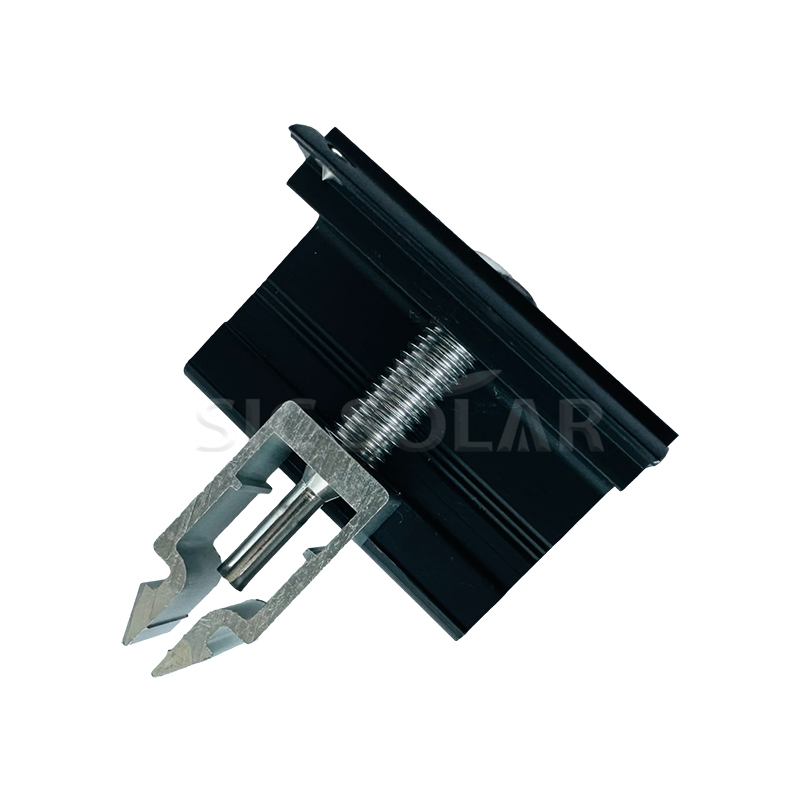

Snabbmonterad Solar End Clamp

Quick Mount Solar End Clamp installeras i slutet av en solpanelsrad för att hålla den yttre kanten av modulen säkert mot monteringsskenan. It provides a firm connection between the panel frame and the mounting structure while keeping the installation process simple. The clamp is designed with installers in mind, making it easy to position and fasten on site.

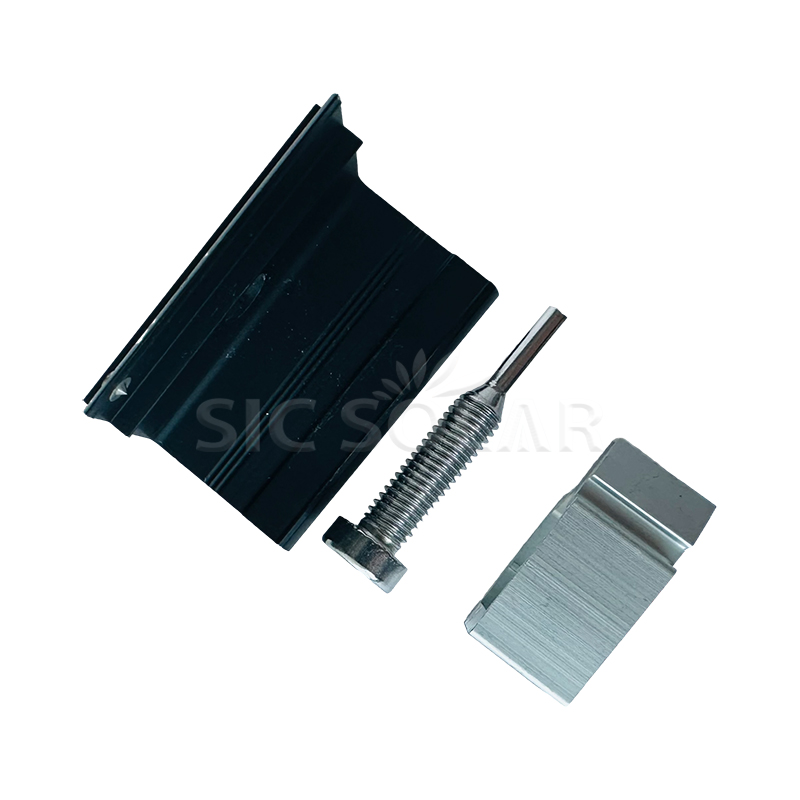

Komponenter

Parameter (specifikation)

Installationssteg

• Förbered monteringsskenorna: Installera skenorna enligt projektlayouten. Kontrollera skeninriktningen, avstånden och fästpunkterna innan du placerar panelerna.
• Placera solpanelen: Placera modulen på monteringsskenorna och justera den till önskad position.
• Placera ändklämman: Placera ändklämman för snabbmontering mot den yttre kanten av solpanelsramen.
• Anslut klämman: Sätt i lämpligt fästelement i monteringsskenan och anslut det till ändklämman.
• Justera klämman: Kontrollera att klämman sitter ordentligt mot panelramen och är placerad inom det klämområde som specificerats av modultillverkaren.
• Dra åt fästelementet: Dra åt bulten eller muttern till det rekommenderade vridmomentet. Undvik att dra åt för hårt.
• Utför en sista kontroll: Se till att panelen är korrekt inriktad och att klämman har fast, jämn kontakt med ramen innan du går vidare till nästa modul.

Försiktighetsåtgärder vid installation och underhåll

• Kontrollera kompatibilitet: Innan installation, bekräfta panelramens dimensioner, ramhöjd, skentyp och specifikationer för ändklämmor.
• Följ den rekommenderade klämzonen: Klämman bör endast installeras inom det område som specificeras av solcellsmodultillverkaren. Felaktig placering kan påverka modulens prestanda, säkerhet eller garantikrav.
• Använd det korrekta vridmomentet: Använd alltid det rekommenderade åtdragningsmomentet. För mycket kraft kan skada panelramen eller monteringskomponenterna, medan otillräckligt vridmoment kan resultera i en lös anslutning.
• Säkerställ jämn kontakt: Klämman ska sitta plant och stadigt mot panelramen. Undvik lutande installation, synliga luckor eller ojämn kontakt.
• Kontrollera panelens inriktning: Rikta in panelerna innan du drar åt ändklämmorna helt. Detta gör det lättare att upprätthålla en snygg och konsekvent panellayout.
• Hantera komponenter försiktigt: Undvik överdriven kraft eller vassa verktyg som kan repa eller skada aluminiumklämman, panelramen eller monteringsskenan.
• Inspektera systemet regelbundet: Under rutinmässigt PV-underhåll, kontrollera klämmorna, bultarna, muttrarna och skenanslutningarna för tecken på att lossna, korrosion, deformation eller andra skador. Byt ut skadade komponenter vid behov.

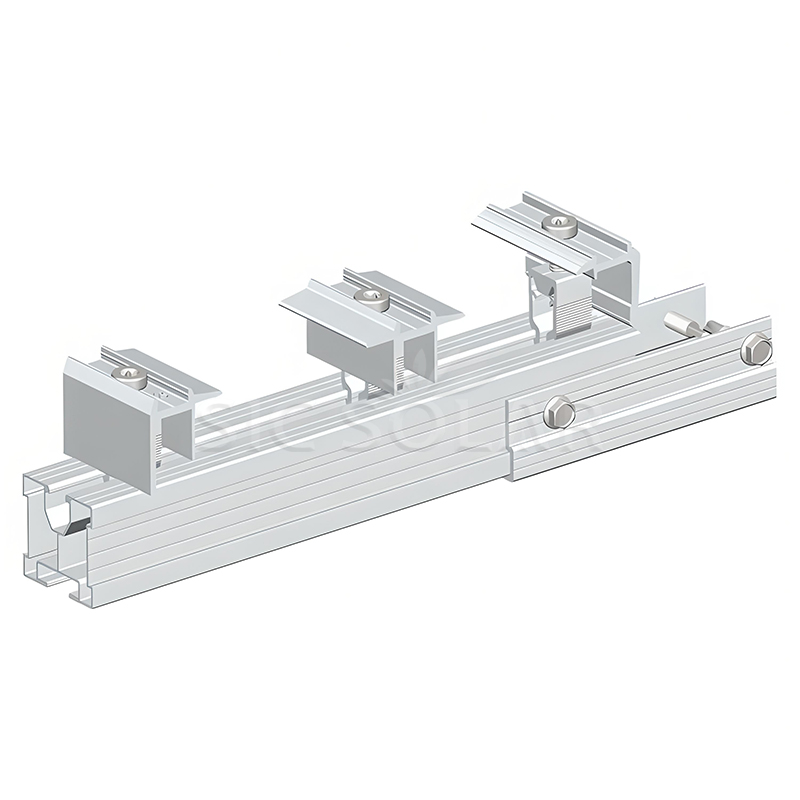

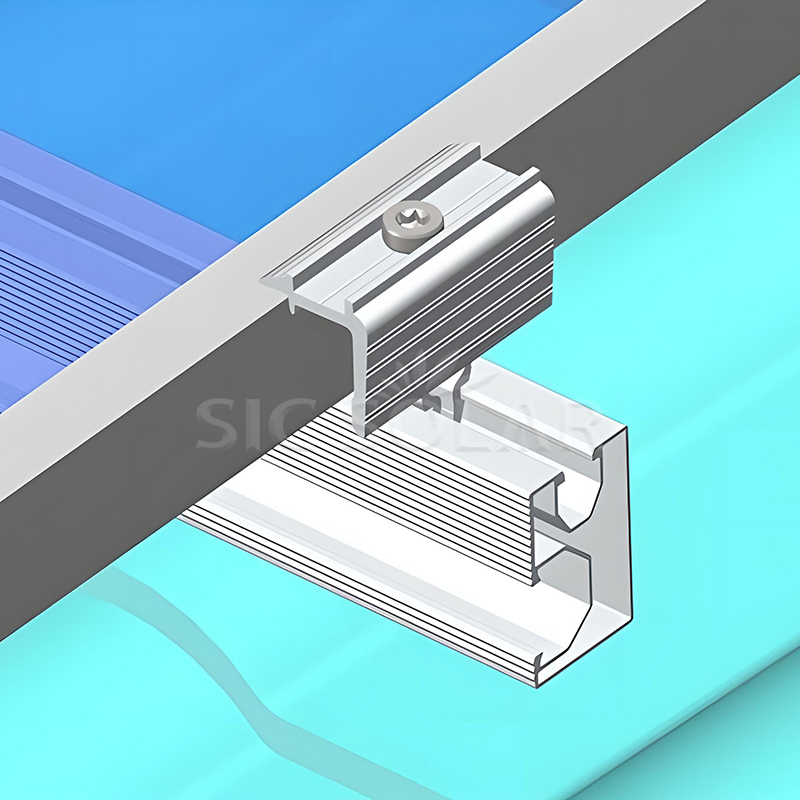

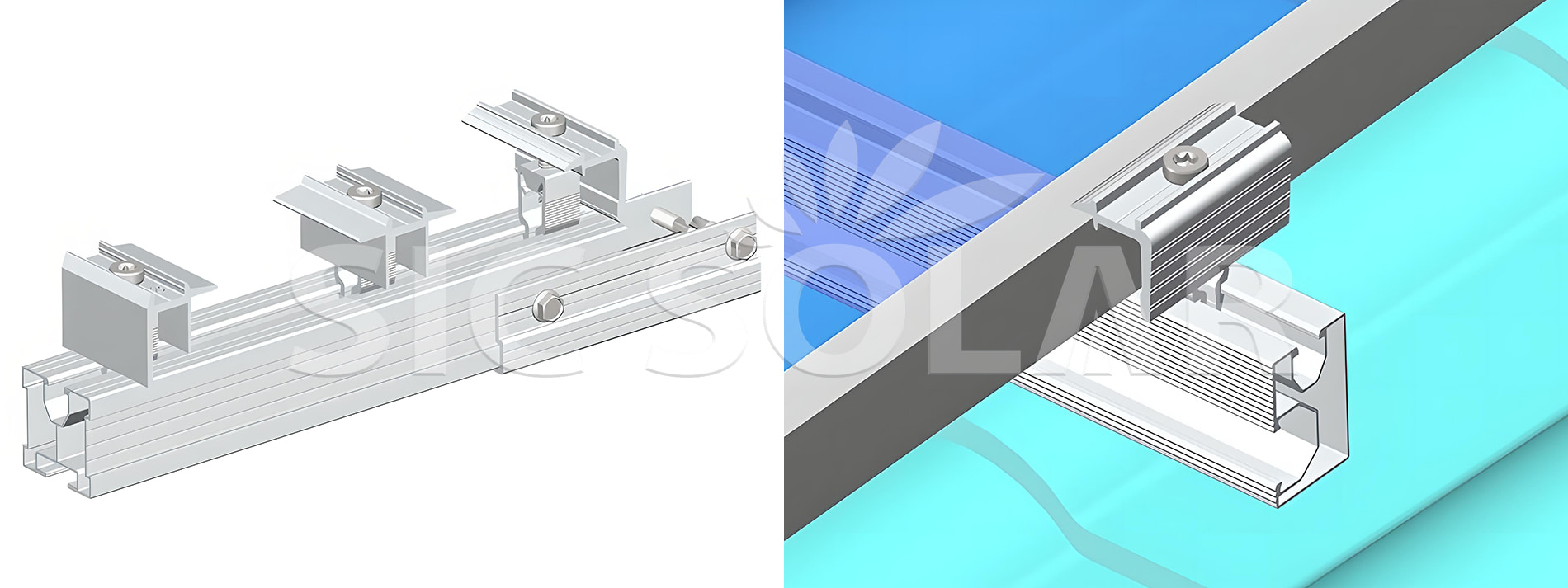

Installationsdisplay

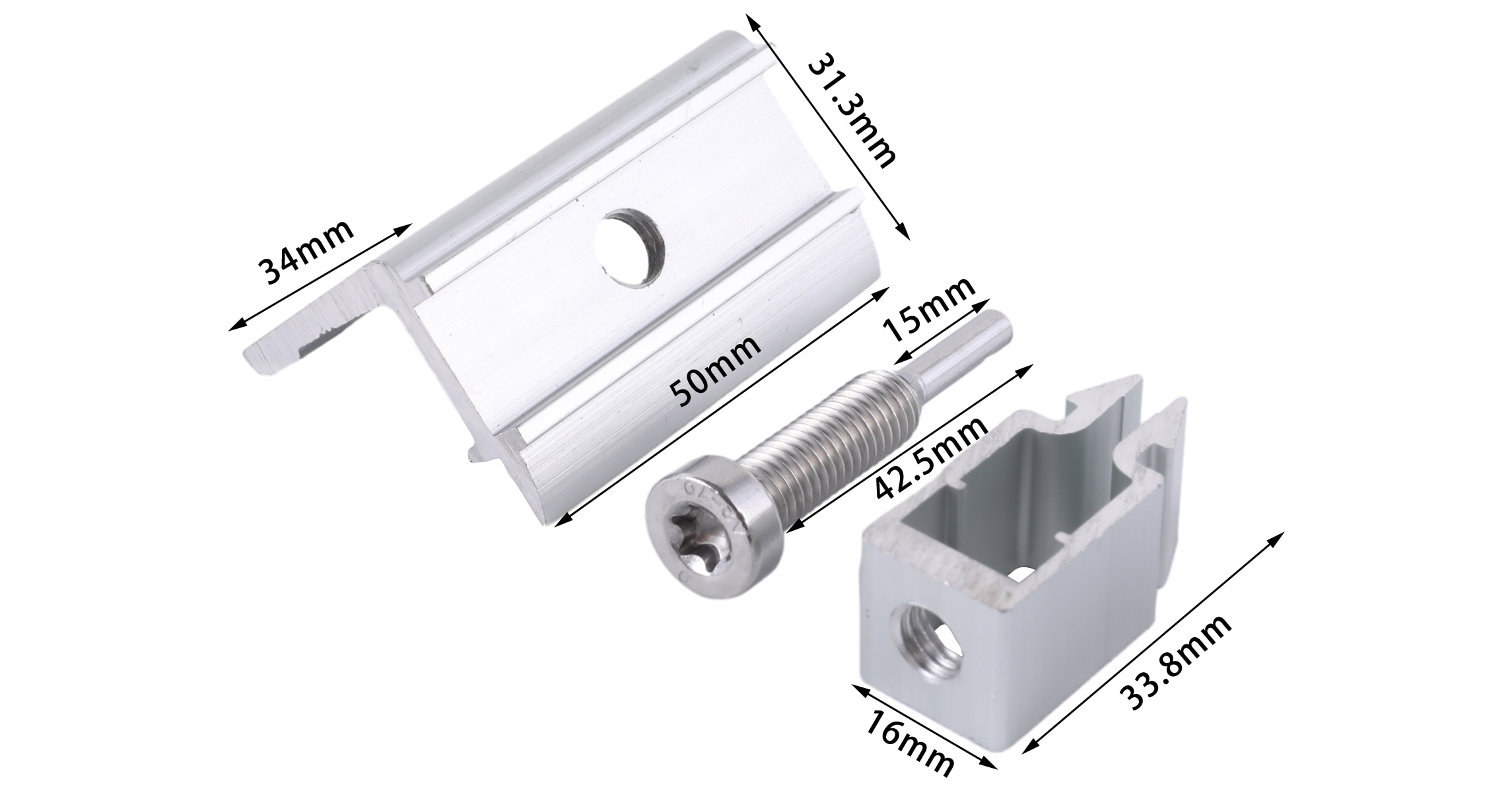

Detaljer

Paket

We use Quick Mount Solar End Clamp standard packaging and shipping methods. Men om du har specifika förpackningskrav kan vi samordna med fabriken för att paketera och skicka produkten enligt dina specifikationer.
